Guide des formes de supports céramiques : cylindres, triangles, cônes et coupes en angle

Choisir la forme d'un support céramique est une décision géométrique, et non un raccourci fondé sur un nom de forme. Les cylindres, les triangles, les pièces coupées en angle et les autres profils entrent en contact différemment avec les arêtes, les surfaces planes, les évidements et les ouvertures. Commencez par le plan de la pièce et les caractéristiques qui doivent être atteintes ou protégées, puis évaluez les supports candidats en fonction des risques de coincement, de séparation et d'état de surface lors d'un essai d'échantillon contrôlé.

Commencez par la caractéristique, pas par le catalogue de supports

Avant de comparer les formes, identifiez les caractéristiques de la pièce qui déterminent la décision : arêtes extérieures, grandes faces, fentes, trous, entrées de filetage, cavités borgnes et parois minces. Notez également quelles surfaces peuvent accepter une modification des arêtes et lesquelles doivent conserver leur géométrie d'origine. Une forme de support qui atteint une caractéristique peut en chevaucher une autre, se coincer dans une ouverture ou laisser une marque sur une face esthétique.

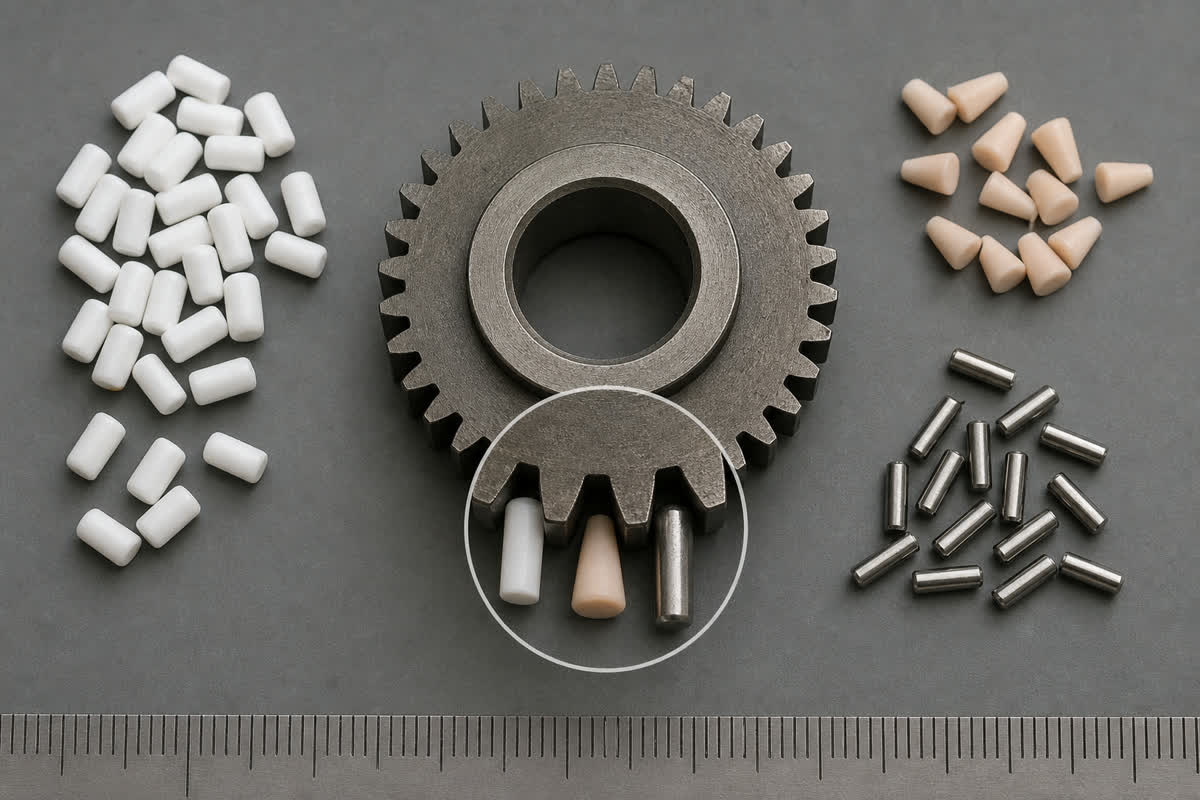

Utilisez le plan de la pièce pour identifier la plus petite ouverture accessible et toute condition de piégeage en deux ou trois points. Les dimensions nominales du support seules ne suffisent pas, car le support s'use et la géométrie de contact effective change pendant l'utilisation. Pour les ouvertures et les caractéristiques internes, utilisez le guide séparé de taille des supportspour les trous, les fentes et les cavités.

Comment les formes courantes de supports céramiques modifient le contact

Cylindres et cylindres coupés en angle

Les supports cylindriques offrent une combinaison de contact latéral courbe et de contact d'extrémité. Les extrémités coupées en angle peuvent présenter des lignes de contact plus étroites sur les arêtes et les caractéristiques peu profondes. La question pratique est de savoir si le cylindre peut circuler librement autour de la pièce sans s'aligner sur une fente ou entrer dans un trou dont il ne pourrait pas être séparé.

Triangles et profils triangulaires

Les supports triangulaires présentent des coins et des faces planes. Cela peut les rendre utiles lorsqu'un essai nécessite un accès plus défini près des arêtes ou dans des évidements ouverts, mais cette même géométrie crée un contact dépendant de l'orientation. Vérifiez si un triangle peut se coincer en travers d'une caractéristique, marquer une face protégée ou rester piégé en s'usant.

Cônes et profils coniques

Les supports coniques peuvent approcher les ouvertures avec différentes largeurs de contact le long de leur longueur. Cela ne signifie pas qu'ils entreront en toute sécurité dans chaque évidement. Comparez le profil complet avec l'ouverture, la profondeur et le chemin de sortie, puis recherchez les pontages ou les coincements après chaque étape d'essai.

Étoiles et autres profils complexes

Les profils complexes offrent plusieurs points de contact, mais leur ajustement et leur comportement de séparation dépendent fortement de la pièce. Ne les sélectionnez pas simplement parce qu'ils semblent plus agressifs. Vérifiez que leurs branches ou lobes ne peuvent pas s'accrocher aux trous transversaux, aux fentes, aux filetages ou aux caractéristiques minces, et confirmez que le profil usé reste séparable.

La forme n'est qu'une partie de la sélection des supports

La formulation céramique, le comportement abrasif, la densité, la taille, l'état d'usure et le mouvement de la machine influencent tous le résultat. Les conditions d'eau et de composé influencent également le transport, la propreté et les résidus. Traitez la comparaison des formes comme une seule variable contrôlée plutôt que comme une recette complète de processus. La catégorie des supports céramiquespeut orienter la discussion sur les matériaux, mais elle ne remplace pas un essai spécifique à la pièce.

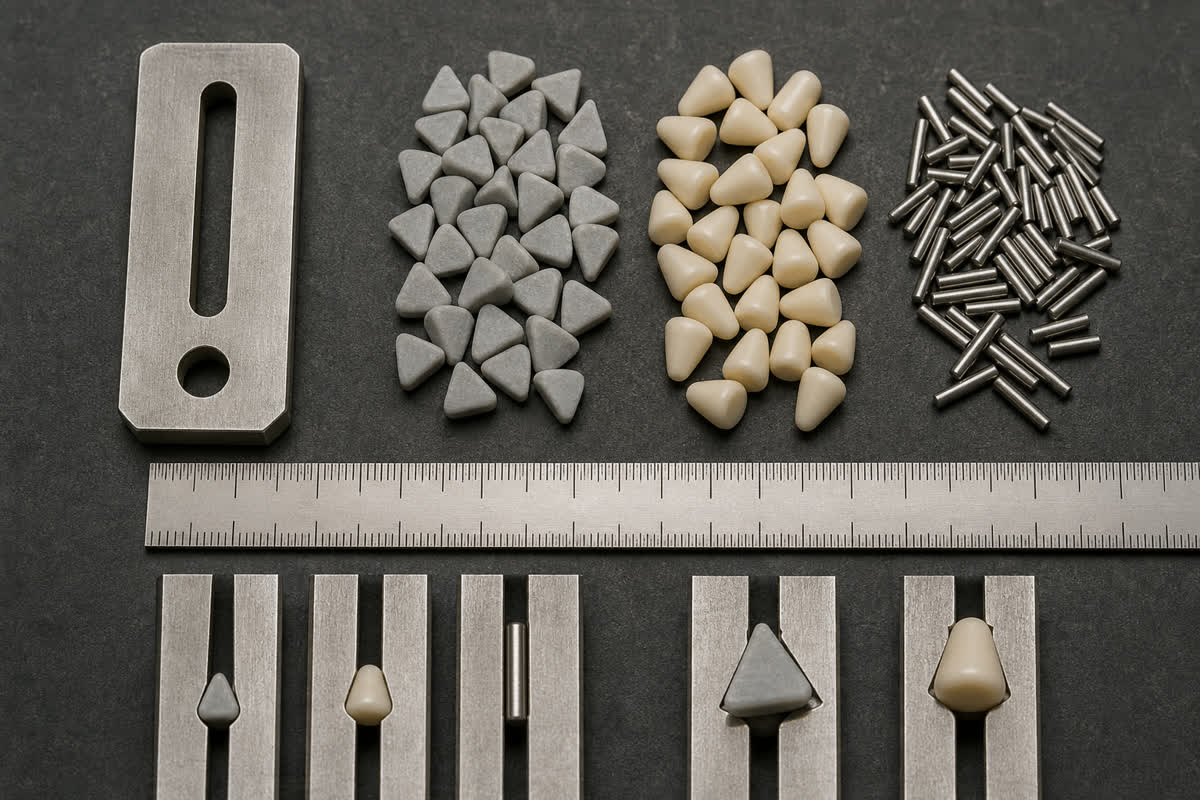

Utilisez un contrôle de coincement et de séparation avant l'essai d'état de surface

1. Placez les supports candidats non usés contre les ouvertures et les évidements critiques d'une pièce d'échantillon propre.
2. Vérifiez les possibilités de pontage, de coincement et de piégeage dans les trous transversaux avec plusieurs orientations.
3. Répétez le contrôle d'ajustement avec des supports usés représentatifs ou une hypothèse prudente de taille usée.
4. Confirmez comment les pièces et les supports seront séparés et comment les pièces coincées seront détectées.
5. Ce n'est qu'ensuite que vous pourrez effectuer un petit lot contrôlé et inspecter les surfaces protégées ainsi que les surfaces ciblées.

Si le contact pièce contre pièce est le principal risque, la forme du support n'est qu'un moyen de contrôle. Examinez le chargement, la couverture des supports et le mouvement à l'aide du guide de prévention des dommages dus au contact pièce contre pièce.

Consignez un essai de comparaison reproductible

Conservez constants le lot de pièces, l'état initial, la machine, la charge, l'état du composé et la méthode d'inspection lors de la comparaison des formes candidates. Photographiez les caractéristiques critiques avant et après, enregistrez l'identité du support et son état d'usure, et inspectez la présence de supports retenus avant d'accepter le résultat de surface. Le choix final du support doit être basé sur l'état requis des arêtes et des surfaces ainsi que sur une séparation fiable, et non sur l'apparence seule.

Questions fréquemment posées

Existe-t-il une forme de support céramique idéale pour chaque pièce ?

Non. Le motif de contact utile et le risque de coincement dépendent de la géométrie de la pièce, des surfaces protégées, du mouvement du processus et de l'état du support.

Le support doit-il être plus petit qu'un trou ou une fente ?

Pas automatiquement. Une pièce qui peut entrer peut se coincer, tandis qu'une pièce plus grande peut former un pont au-dessus d'une ouverture. Évaluez la forme complète, l'orientation, la plage d'usure et la méthode de séparation.

La forme du support peut-elle déterminer à elle seule l'état de surface final ?

Non. La formulation du média, la taille, l'usure, le mouvement de la machine, l'état du composé et la surface de départ comptent également. Confirmez la combinaison lors d'un essai contrôlé.

Quand faut-il réévaluer un média usé ?

Réévaluez-le lorsque l'usure modifie l'ajustement par rapport aux trous, fentes ou évidements critiques, et avant que le profil usé ne compromette la séparation ou la régularité du processus.

Demander un essai de média basé sur la géométrie

Envoyez SurfacePolish les plans des pièces ou des photos claires, le matériau, les bavures ou l'état de surface à l'arrivée, les caractéristiques protégées, les ouvertures critiques, la quantité du lot et la méthode d'inspection. Nous pouvons utiliser ces détails pour définir des formes de média candidates et une liste de contrôle d'essai d'échantillons contrôlé sans supposer une recette universelle.
