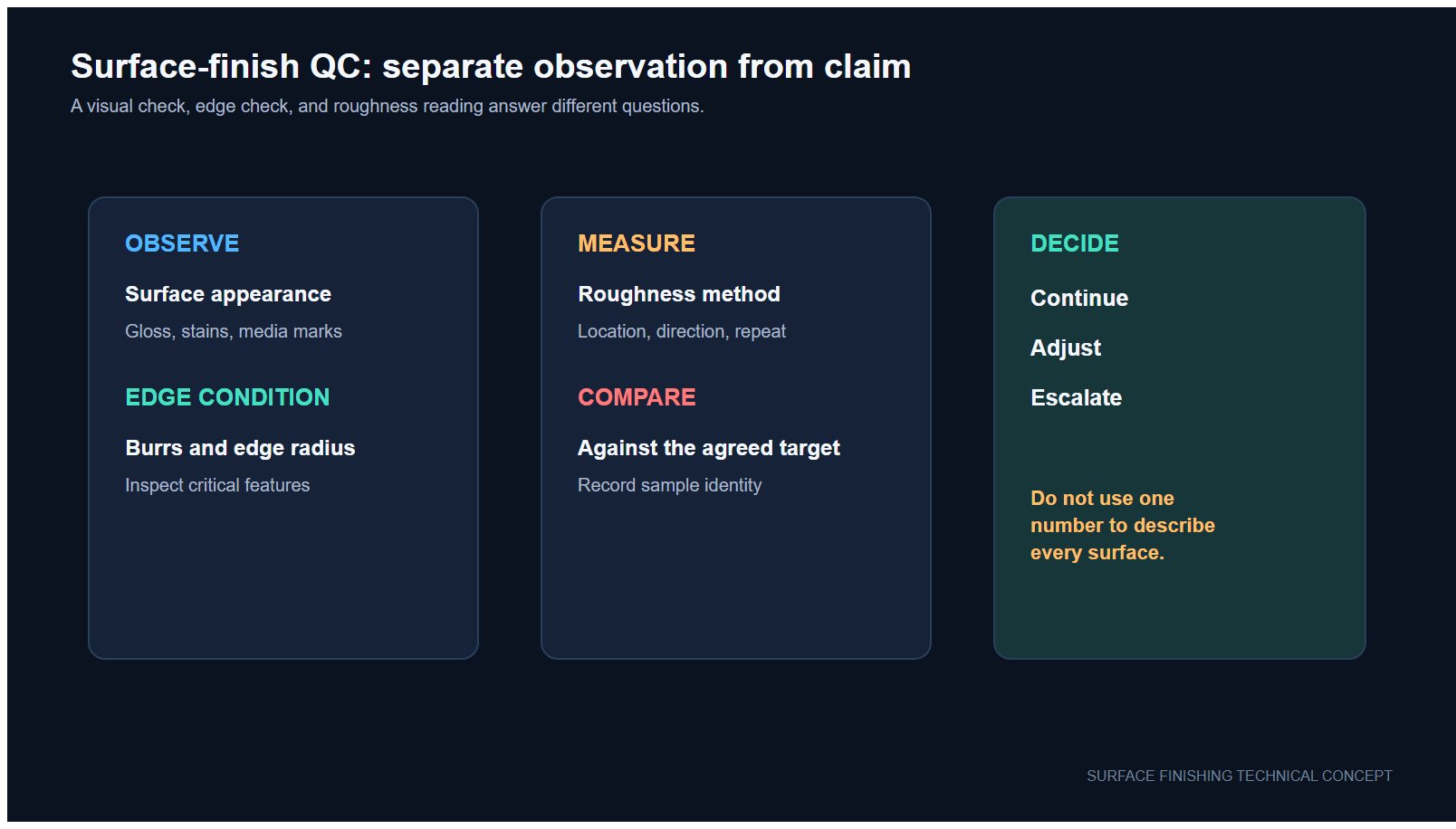

Comment mesurer la hauteur des bavures, la modification des arêtes et le Ra après l'ébavurage Un essai de finition est difficile à approuver lorsque « semble plus lisse » est le seul résultat. L'élimination des bavures, la préservation des arêtes et la texture de surface sont des questions différentes, elles nécessitent donc des contrôles séparés. Ce plan de mesure pratique aide les acheteurs et les fournisseurs à comparer les pièces entrantes avec les échantillons d'essai sans inventer une limite d'acceptation universelle. Flux de travail conceptuel de mesure. Le dessin ne représente pas un résultat client mesuré. Commencer par le dessin et le risque fonctionnel Marquez les caractéristiques qui affectent l'ajustement, l'étanchéité, le revêtement, l'assemblage ou la manipulation. Une bavure sur un trou transversal peut nécessiter un contrôle de hauteur ; une arête fonctionnelle peut nécessiter une comparaison de rayon ou de profil ; une face d'étanchéité peut nécessiter un paramètre de texture de surface spécifié. Ne remplacez pas l'exigence du dessin par une cible générique « polie ». Gardez trois questions séparées 1. La bavure est-elle encore présente ? Utilisez une direction d'observation définie et une méthode optique ou de profil reproductible. Enregistrez l'emplacement de la caractéristique, le grossissement ou l'instrument, l'éclairage, le dispositif de fixation et si le résultat est une lecture maximale, une valeur de profil ou une règle visuelle réussite/échec. Photographiez la même caractéristique avant et après l'essai lorsque cela est pratique. 2. L'arête a-t-elle changé ? Mesurez l'arête lorsque la fonction exige un contrôle. Selon le dessin et l'accessibilité, il peut s'agir d'un rayon d'arête, d'une dimension de chanfrein ou d'une comparaison de profil. Enregistrez la référence, la section ou le plan d'inspection afin que l'échantillon suivant soit mesuré au même endroit. La rugosité de surface ne peut pas remplacer ce contrôle géométrique. 3. La texture de surface a-t-elle changé ? Indiquez le paramètre spécifié, tel que Ra ou un autre paramètre de profil défini par le dessin, avec les réglages de l'instrument et de la méthode. La documentation du NIST montre que la géométrie du palpeur, le filtrage, l'échantillonnage et l'étalonnage influencent une mesure de profil de surface. Conservez la méthode et la direction de mesure cohérentes entre les échantillons entrants et traités. Enregistrez la méthode avec le nombre ; ne comparez pas des lectures isolées provenant de réglages inconnus. Établir une fiche de mesure avant l'essai Champ Éléments à enregistrer Pourquoi c'est important Pièce et caractéristique ID de pièce, révision du dessin, ID de caractéristique et emplacement d'inspection Empêche les mesures de dériver vers une zone plus facile État initial Direction de la bavure, dommages visibles et mesures de référence Sépare le changement de procédé de la variation initiale Méthode de mesure des bavures Méthode optique/de profil,...

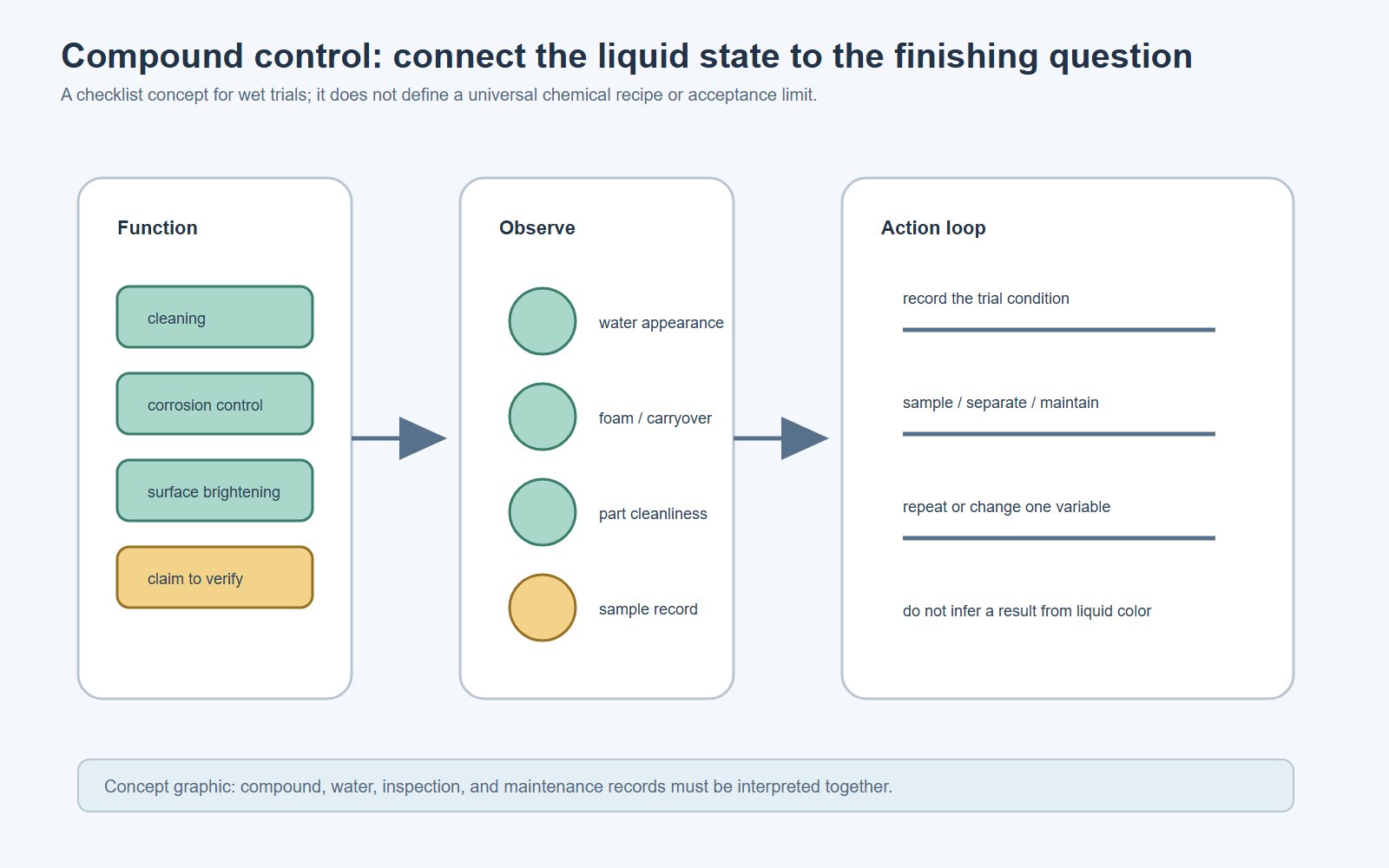

Finition vibratoire : contrôle de l’eau et du composé : une méthode d’essai pratique L’eau et le composé sont des variables de procédé, et non des fournitures d’arrière-plan. Dans la finition vibratoire humide, ils contribuent à évacuer les fines du média et des pièces, à maintenir les surfaces plus propres et à soutenir l’objectif de finition sélectionné. La combinaison correcte dépend de la machine, du média, du matériau de la pièce, des contaminants entrants et du fait que le liquide soit utilisé une seule fois ou recirculé. Contrôlez l’eau et le composé à l’aide d’observations enregistrées ; aucune recette chimique universelle ni limite d’acceptation ne s’applique à chaque procédé. Définir ce que le système liquide doit accomplir Commencez par le travail à réaliser plutôt que par un chiffre de dosage. Le système liquide peut devoir éliminer les fines détachées, transporter l’huile ou les salissures, maintenir le média ouvert, réduire le risque de taches, protéger un métal sensible ou préparer les pièces au rinçage et au séchage. Un composé sélectionné pour un objectif ne doit pas être considéré comme adapté à un autre matériau ou à un autre procédé en aval. Enregistrer une référence de base reproductible Documentez la machine et la cuve ou le bac, le type et l’état du média, le matériau de la pièce, l’huile ou les salissures entrantes, la disposition de la charge, la source d’eau, l’identité du composé, la méthode de dosage, les conditions de débit, le temps de procédé, le rinçage et la méthode de séchage. Pour l’eau recirculée, enregistrez également l’équipement de nettoyage, les ajouts de complément et l’état du liquide de retour. Utilisez les données techniques et la documentation de sécurité du fournisseur pour les consignes de manipulation et de concentration. Ne copiez pas une concentration ou un débit provenant d’une machine ou d’un matériau sans rapport. Une boucle de recirculation ajoute des variables de nettoyage, de séparation, de complément et de maintenance qui n’existent pas dans un essai à passage unique. Modifier une variable et inspecter la réponse Gardez la pièce, le média, la charge et le réglage de la machine stables tout en modifiant une seule variable du système liquide. Inspectez des pièces et des médias représentatifs à des intervalles planifiés. Enregistrez la propreté, la mousse, les taches, les résidus, le chargement du média, les changements d’odeur ou d’apparence, les signes de corrosion et l’état après rinçage et séchage. Plus d’eau n’est pas automatiquement mieux : elle peut modifier l’environnement de contact et le comportement de rinçage. Plus de composé n’est pas automatiquement mieux non plus : le résultat dépend de sa fonction, de sa compatibilité et des contaminants entrant dans le procédé. Confirmez tout ajustement par un essai d’échantillon répété. Séparer les décisions concernant l’eau à passage unique et l’eau recirculée Le fonctionnement à passage unique envoie du liquide frais à travers le procédé et...
