Médias céramiques : granulométries, tailles et quand la céramique est le mauvais choix

« Média céramique » est un nom, pas une spécification. Sous ce nom se trouvent quatre corps différents — corindon brun fondu, céramique, porcelaine d'alumine et porcelaine haute fréquence — répartis sur six granulométries de coupe et une plage de tailles qui commence à 1.3×3 mm et finit à 30×30 mm. Un triangle à coupe d'angle de 30×30 mm dans les granulométries grossières et une bille de porcelaine de 2 mm dans les granulométries de finition sont tous deux vendus comme média céramique, et l'un d'eux détruira un carter aluminium mince que l'autre devait protéger.

Cette page donne les lettres de granulométrie que nous tenons réellement en stock, la taille dans laquelle chaque forme est fabriquée, et les caractéristiques de pièce où la céramique est le mauvais choix. Elle est écrite pour que vous puissiez rédiger une ligne de médias sur un bon de commande qu'un fournisseur peut chiffrer et qu'un contrôleur peut vérifier.

Ce que l'on constate quand « média céramique » a été acheté comme un nom

Quatre symptômes expliquent la plupart des réclamations de média céramique qui s'avèrent ne pas être des problèmes de machine :

Le deuxième est l'erreur coûteuse. Un acheteur commande une céramique fine parce que le plan dit « polir », tourne quatre heures, obtient une surface grise mate et en conclut que la machine est faible. Ce qui s'est passé, c'est que la granulométrie fine n'a jamais eu la coupe pour éliminer les marques d'usinage, et que le long cycle n'a fait que les polir par-dessus.

Pourquoi le nom échoue : trois axes derrière un mot

Le média céramique se spécifie sur trois axes, et le nom commercial réduit les trois à une seule expression.

Axe un — le corps. Le corindon brun fondu est le coupeur. La céramique (le corps d'alumine) se situe au milieu. La porcelaine d'alumine et la porcelaine haute fréquence sont des corps de finition, et les formes irrégulières 3P / 3P-1 sont des corps de prépolissage et de lustrage final.

Axe deux — la lettre de granulométrie. Notre gamme de meulage à l'eau utilise six granulométries : VR (très grossière, enlèvement maximal), R (grossière, coupe lourde), N (normale, traitement standard), NF (normale fine, qualité intermédiaire), F (fine) et FF (finition fine). La gamme de meulage à sec en utilise six autres : VR, R, M (moyenne, finition générale), MF (moyenne fine, prépolissage), F et FF. Les lettres ne sont pas interchangeables entre les deux colonnes — une table humide n'a ni M ni MF, une table sèche n'a ni N ni NF.

Axe trois — taille et forme. Même corps et même granulométrie, à une taille d'écart, se comportent différemment sur une pièce présentant une caractéristique de 3 mm.

Voici à quoi cela ressemble dans la gamme réelle :

Lisez ce tableau comme une carte de ce que vous pouvez et ne pouvez pas commander. Il n'y a pas de bille céramique à coupe grossière au-dessus de 20 mm. Il n'y a pas de triangle de finition fine en corindon brun fondu. Si un devis vous propose une pièce de 30×30 décrite seulement comme « céramique fine », demandez quel corps et quelle lettre, car les deux affirmations sont en tension.

Les pages produit individuelles portent la même matrice : la gamme céramique à coupe rapide est l'endroit où sont imprimés la clé des granulométries et les deux tableaux, la gamme de polissage fin porte l'extrémité finition, et la page billes céramiques / billes de porcelaine d'alumine couvre les corps de lustrage. La vue par catégorie se trouve à médias céramiques.

Vérifiez ceci avant de rédiger la ligne de médias

Cinq éléments, relevés sur le plan, décident de toute la spécification :

1. La plus petite caractéristique. Plus petit trou, rainure la plus étroite, pas de filetage le plus fin. Le média ne doit pas dépasser environ un tiers de cette dimension. Un trou borgne de 3 mm signifie un média inférieur à 3 mm, donc les granulométries fines et un cycle plus long — il n'y a pas de contournement.
2. La matière à enlever, en millimètres. Pas « ébavurer » mais quelle quantité de matière doit partir. Cela fixe la granulométrie et le temps bien plus que le nom du matériau.
3. Quelles faces ne doivent pas changer. Esthétiques, d'étanchéité, flancs de filetage, alésages de roulement. Le média ne sait pas quelle face compte, et une granulométrie grossière sur une face esthétique est un lot rebuté plutôt qu'une reprise.
4. La rigidité propre de la pièce. Sous environ 0.5 mm de paroi, le risque est la déformation, pas la coupe.
5. Ce qui se passe en aval. Galvanoplastie, anodisation, assemblage, contrôle. Deux lots polis à une couleur de base légèrement différente échoueront au contrôle d'aspect de galvanoplastie même si les deux semblent corrects dans le plateau.

Corps céramiques, de porcelaine et plastiques tels qu'ils sont livrés. L'intérêt de cette photographie sur une page de médias céramiques est la comparaison : les corps blancs sont les granulométries de porcelaine à plus forte teneur en alumine et les corps colorés sont liés au plastique, et les deux se comportent différemment sur la même pièce à la même taille nominale. Acheter uniquement par couleur de corps est l'erreur de la plupart des premiers essais.

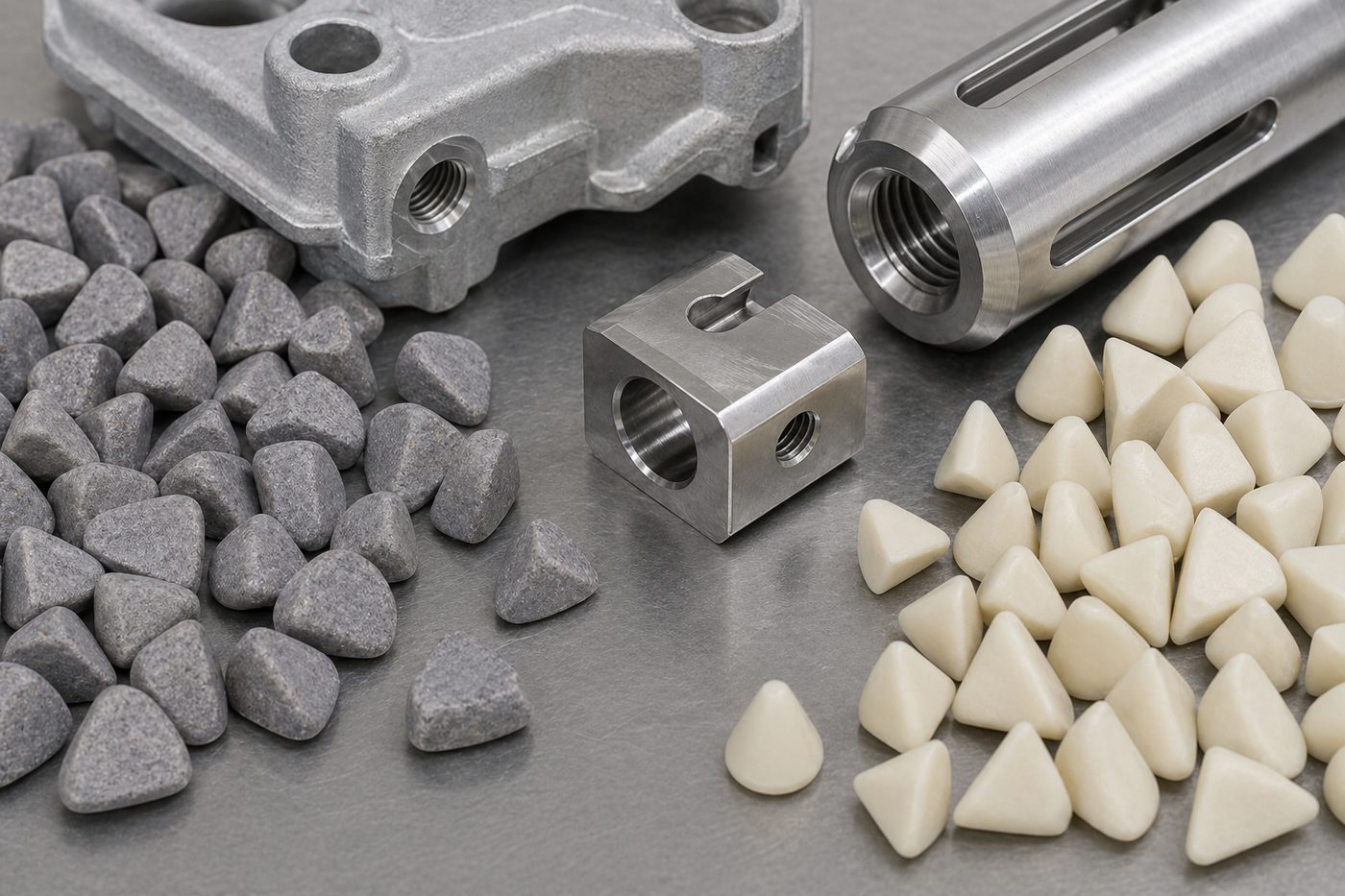

Géométrie des arêtes de près. Un corps céramique conserve ses arêtes bien plus longtemps qu'un corps plastique, c'est pourquoi la céramique convient aux cycles longs sur alliages durs et pourquoi la même forme en plastique est le choix plus sûr sur l'aluminium ou paroi mince.

Céramique ou plastique : la décision, avec les chiffres

C'est la décision que le terme de recherche pose réellement, et elle peut se réduire à une bande. Nos granulométries céramiques habituelles vont de 3 à 10 mm là où le plastique va de 10 à 25 mm — le plastique est plus grand parce qu'il est plus léger, et c'est l'énergie de contact que voit la pièce, pas la dimension.

La règle empirique qui résiste au contact de l'atelier : choisissez la céramique quand la matière doit partir et que la géométrie doit tenir ; choisissez le plastique quand la pièce est l'élément fragile du procédé. Si les deux sont vrais — une bavure lourde sur une pièce tendre et mince —, la réponse est un procédé en deux étapes avec une coupe céramique et une finition plastique ou porcelaine, pas une charge de compromis.

Il y a aussi un piège de coût qui mérite d'être nommé. La céramique coûte plus cher au kilogramme, donc un acheteur qui passe au plastique pour économiser sur la ligne de médias dépense souvent plus au total, parce que le cycle s'allonge et que les pièces par heure baissent. La comparaison pour pièces en aluminium, laiton et acier traite le côté matière de la même décision ; cette page traite du côté médias.

Comment le spécifier pour qu'il puisse être chiffré et contrôlé

• Donnez la lettre de granulométrie, pas un adjectif. « Fine » n'est pas commandable. « FF, colonne humide » l'est. Et précisez la colonne, car une lettre de table humide sur un travail à sec est une livraison non conforme qui ressemble à une erreur du fournisseur et qui est en réalité une erreur de spécification.
• Donnez la taille comme une coupe, pas un nombre unique. Une granulométrie comme 2 mm à 4 mm couvre une dispersion qui compte sur une caractéristique fine, et une taille en nombre unique invite à une livraison en haut de la tolérance.
• Donnez la forme et l'intention coupe ou lustrage. Un triangle de coupe coupe un angle ; une bille lustre une face. La même taille en deux formes n'est pas interchangeable sur une pièce aux caractéristiques mixtes — le guide des formes le détaille forme par forme.
• Commandez la quantité comme une donnée de consommation. La durée de vie du média va d'environ 20 à 200 heures de fonctionnement selon la matière et le cycle. Une plage aussi large signifie que le chiffre doit venir de votre travail, et un fournisseur qui ne peut pas indiquer la consommation attendue en kilogrammes par 100 heures ne vous donne pas un chiffre utilisable. C'est ce chiffre qui détermine votre coût par pièce.
• Connaissez les signaux de remplacement. La finition cesse de s'améliorer, la pièce commence à montrer un voile gris mat, et le temps de cycle dérive d'environ 20% pour le même résultat. Un appoint restaure la coupe ; un changement complet à intervalle défini est plus reproductible que de mélanger du média neuf à l'ancien.
• Fixez la séquence des étapes. L'ébavurage léger dure 10 à 20 minutes et le polissage haut de gamme dure 2 à 8 heures, et ce sont deux étapes différentes avec des charges différentes — pas un seul cycle long.

La règle de dimension et l'interaction forme/coincement sont traitées plus en détail dans comment fixer la taille de média pour petits trous, rainures et cavités. Un avertissement : un cycle publié suppose une matière et un enlèvement qui ne sont peut-être pas les vôtres, traitez donc tout tableau — y compris le nôtre — comme le point de départ d'un essai et non comme une promesse.

Où le média céramique est le mauvais choix

C'est la partie que la plupart des fournisseurs omettent, et c'est d'où viennent la plupart des essais ratés :

• Parois sous environ 0.5 mm. Le risque n'est pas la coupe ; c'est la déformation. Un procédé haute énergie pliera la pièce avant de la polir. Réduisez l'énergie ou changez de famille de machine — raccourcir le cycle ne le corrige pas.
• Aluminium tendre avec face esthétique. La masse de la céramique marque un alliage tendre qu'une charge plastique aurait laissé propre. La défaillance ressemble à un défaut de machine et est un défaut de poids de média.
• Acétate et thermoplastiques tendres. Un procédé céramique humide maintient la pièce dans un bain chaud ; l'acétate se déforme de façon permanente, et la déformation ne part pas. La plupart du travail de montures se fait à sec exactement pour cette raison.
• Filetages fins tenus à une tolérance de pas. Le média se bloque dans un filetage fin. Utilisez un petit cylindre de porcelaine haute fréquence (1.3×3 à 4×14 mm est la plage que nous tenons), masquez le filetage, ou acceptez que le formage du filetage vienne après la finition.
• Trous borgnes et poches profondes. Le média entre et ne ressort pas. Planifiez l'étape de séparation et de nettoyage avant d'acheter la charge.
• Titane et autres alliages à écrouissage. La charge doit être dédiée et maintenue propre, car une contamination apportée d'un autre travail apparaît comme des rayures sur une surface que vous ne pouvez pas polir.

Ce qu'il faut demander avant d'approuver le devis

1. Un essai sur votre pièce la plus défavorable, pas la moyenne. Envoyez des pièces représentatives y compris la pire, la matière, la finition que vous exigez et celle que vous accepterez ; le retour doit être la finition plus le temps de cycle plus la consommation de média mesurée. Cela vaut plus que n'importe quelle pièce d'échantillon.
2. Une norme d'acceptation écrite avant l'essai. Ce qui compte comme arête acceptée, quelles faces sont protégées, comment la rugosité est mesurée. Un essai sans norme d'acceptation ne vous dit que l'aspect.
3. La granulométrie, la coupe de taille et la forme sur la ligne de commande. Pas « média céramique » — la lettre, la plage à deux nombres, le nom de la forme.
4. Le chiffre de consommation en kilogrammes par 100 heures, pour que le coût par pièce soit calculé plutôt que deviné.
5. Le délai par rapport à votre plan de production. Une machine standard est livrée en 25 à 35 jours à compter de l'acompte et une configuration sur commande en 45 à 60 jours ; les médias et le compound expédiés avec la machine ajoutent environ une semaine, et le fret maritime de Xiamen vers l'Europe ou l'Amérique du Nord prend environ 30 à 40 jours de plus. Les médias sur commande propre sont une ligne bien plus courte, et il vaut la peine de les commander avec la machine pour que le premier essai puisse tourner à l'arrivée — l'emballage standard comprend un ensemble de démarrage médias et compound.
6. Quantité minimale et conditions. Une unité est la commande minimale, et les conditions normales sont 30% d'acompte avec le solde contre les documents d'expédition.

FAQ

Le média céramique est-il toujours l'option la plus rapide ? Il enlève de la matière plus vite par heure, mais ce n'est pas toujours la voie la moins chère. Sur une pièce tendre et mince, la charge plastique plus lente finit en une passe tandis que la charge céramique endommage la pièce et le lot est relancé ou rebuté.

Puis-je utiliser une seule granulométrie céramique pour l'ébavurage et le polissage ? Non. Les granulométries grossières ont la coupe et laissent une surface qui a besoin d'une étape plus fine ; les granulométries fines n'ont pas de coupe et n'enlèveront pas une bavure. Une séquence à deux granulométries coûte moins qu'un long cycle dans la mauvaise granulométrie.

Que contrôle réellement la lettre de granulométrie ? La liaison et l'abrasif du corps, et à travers eux la quantité de matière que le média enlève par heure et la part de géométrie de la pièce qui survit au procédé. C'est pourquoi la lettre doit figurer sur la commande.

Pourquoi les tables humide et sèche utilisent-elles des lettres différentes ? Ce sont deux produits distincts et deux systèmes de classement distincts : la colonne humide va VR / R / N / NF / F / FF et la colonne sèche va VR / R / M / MF / F / FF. Mélanger une lettre de l'une sur l'autre est une erreur de commande courante et coûteuse.

Pouvez-vous fournir des médias selon une spécification client ? Oui, et c'est normal lorsqu'une pièce a une matière contrôlée ou qu'un audit fournisseur a fixé le consommable. La spécification doit être une granulométrie, une coupe de taille, une forme et un comportement de coupe ou de lustrage — « faites comme cet échantillon » ne peut être ni commandé ni contrôlé.
