Comment ébavurer de petites fixations sans endommager les filetages, les pointes ou les empreintes

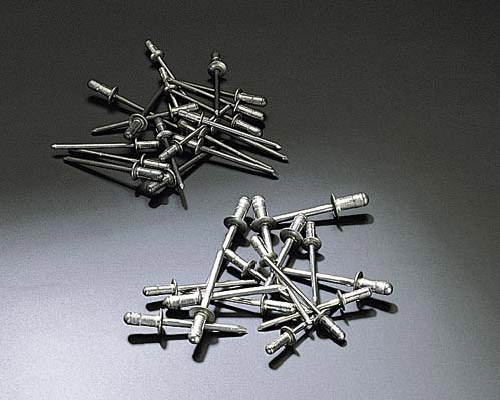

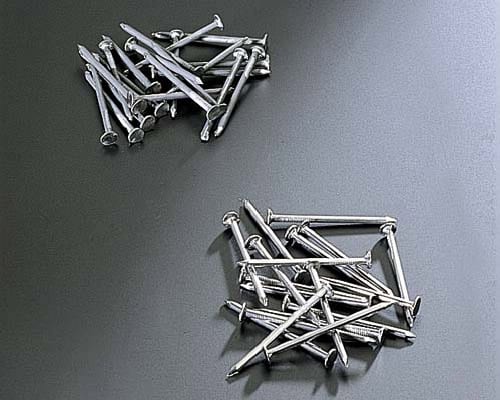

L'ébavurage des petites fixations ne consiste pas seulement à rendre les pièces plus brillantes. Une vis peut sembler propre mais échouer à un contrôle de filetage. Un clou peut être lisse mais perdre la géométrie de pointe nécessaire à l'enfoncement. Un rivet aveugle peut être amélioré esthétiquement tandis que sa section creuse retient le média ou se déforme. Pour cette raison, l'objectif de finition doit être défini à partir du plan et de la fonction d'assemblage avant de sélectionner une machine, un média, un composé ou un cycle.

Définir le défaut avant de choisir le procédé

Les fixations peuvent présenter des bavures de coupe, des bavures de forgeage, des bavures au départ de filetage, des arêtes vives autour des empreintes embouties, des bavures d'usinage ou des oxydes et du calcaire. Ces défauts ne nécessitent pas la même action. Une légère bavure détachée peut répondre à un procédé vibratoire doux, tandis qu'un important retournement de matière sur une arête de coupe peut nécessiter une correction de l'outillage en amont ou une opération mécanique ciblée avant la finition en masse.

Notez l'emplacement de la bavure, sa direction, la force avec laquelle elle est fixée et les surfaces qui ne doivent pas changer. Utilisez une exigence de plan, un échantillon limite, une image au microscope, un calibre de filetage ou un test d'assemblage comme référence d'acceptation. N'utilisez pas la brillance comme substitut à une inspection fonctionnelle.

Quelle machine de finition convient aux petites fixations ?

Vibrateur à cuve ou à bol

Un machine de finition vibratoire constitue un point de départ pratique pour de nombreuses petites fixations mélangées, car le procédé est observable et peut combiner ébavurage, rinçage et séparation. Il fonctionne mieux lorsque la relation média-pièce empêche l'emboîtement et fournit suffisamment d'amortissement pour réduire les collisions directes. Les longues goupilles ou les pièces qui s'imbriquent peuvent nécessiter une cuve, un compartiment ou un procédé différent.

Barillet centrifuge

Un barillet centrifuge peut fournir une intensité de traitement plus élevée dans de petits compartiments. Cela peut raccourcir les cycles de développement pour les pièces compactes de précision, mais augmente également la nécessité de contrôler le chargement et d'inspecter les filetages fragiles, les pointes et les parois minces. La machine n'est pas automatiquement le meilleur choix pour chaque petite fixation ; elle doit être sélectionnée après un essai contrôlé sur échantillon.

Disque centrifuge

Finition par disque centrifugeLa finition par disque centrifuge fournit un mouvement relatif important entre les pièces et le média. Elle peut être utile pour les petits composants robustes, à condition que l'espace de travail, la charge, la taille du média et le plan de séparation correspondent à la pièce. Les pointes délicates, les sections creuses et les pièces sujettes à l'enchevêtrement nécessitent des essais prudents.

Finition magnétique

Machines de finition magnétique utilisent de petites broches magnétiques et peuvent atteindre des zones détaillées sur des composants compatibles non ferreux et en acier inoxydable. Ils conviennent davantage aux légères bavures et à l'amélioration de surface qu'à l'élimination importante des arêtes. Les trous ouverts et les évidements doivent toujours être contrôlés pour vérifier l'absence de broches retenues, et le procédé doit être validé pour le matériau et la géométrie de la fixation.

Choisir le média en fonction de la géométrie fonctionnelle

La demande de coupe n'est qu'une partie de la sélection du média. La forme et la taille déterminent si le média atteint une bavure, franchit un évidement, entre dans un rivet creux ou reste coincé entre des filetages. Le média céramique offre généralement une action de coupe plus forte, tandis que le média plastique est souvent utilisé lorsque une densité plus faible et un contact plus doux sont utiles. Le média en acier sert principalement au brunissage et ne doit pas être considéré comme un substitut au média de coupe.

Comparez le média avec le plus petit trou, évidement, espace de filetage et cavité interne de la pièce réelle. Incluez le média usé dans l'évaluation, car le média devient plus petit pendant la production. Notre guide sur la prévention du logement du média dans les trous, fentes et filetages explique comment établir une relation de taille plus sûre.

Le composé de finition doit favoriser le nettoyage, le mouillage, la lubrification et le contrôle des résidus pour le métal et le média sélectionnés. Une plus grande quantité de composé ne signifie pas nécessairement une meilleure protection ; une mousse ou des résidus excessifs peuvent perturber l'écoulement, le rinçage et l'inspection.

Comment protéger les filetages, les pointes et les évidements

1. Réduisez la bavure en amont lorsque cela est possible. L'usure des outils, l'état de la coupe, les matrices de formage, le perçage et la formation des filetages déterminent le défaut initial. La finition en masse ne doit pas être forcée à corriger un procédé de fabrication instable.
2. Utilisez suffisamment de média pour séparer les pièces. Un contact direct entre fixations peut endommager les filetages, les têtes, les pointes et les surfaces revêtues. Augmentez le coussinage avant d'augmenter l'intensité du procédé.
3. Évitez une charge mixte non contrôlée. Des longueurs et des géométries différentes peuvent s'emboîter ou se protéger mutuellement. Traitez les familles séparément lorsque leurs risques ou critères d'acceptation diffèrent.
4. Inspectez tôt pendant le développement. Des intervalles d'inspection courts révèlent le point auquel la bavure est éliminée avant que la géométrie fonctionnelle ne commence à changer.
5. Ne vous fiez pas uniquement à l'inspection visuelle. Utilisez des calibres de filetage, des calibres d'évidement, des tests d'insertion, des contrôles dimensionnels et des essais d'assemblage représentatifs.

Contrôle du chargement et de l'enchevêtrement

Les petites pièces peuvent être difficiles car un grand lot crée de nombreuses possibilités de contact. Les clous, broches, ressorts et longues vis peuvent s'aligner, se chevaucher ou s'emmêler. Réduisez la concentration de pièces, augmentez la séparation par le média, raccourcissez le procédé ou utilisez des compartiments lorsque le contact direct ne peut pas être contrôlé. La charge correcte est un résultat du développement du procédé, et non un rapport fixe universel.

Pour les clips emboutis fins et autres géométries qui s'emboîtent, consultez notre guide d'ébavurage des pièces métalliques embouties. Il applique les mêmes principes de contrôle du contact aux pièces qui peuvent s'accrocher ou se déformer.

Séparation, rinçage et contrôles du média retenu

Un cycle d'ébavurage n'est pas terminé tant que les pièces ne peuvent pas être séparées et nettoyées sans créer un second défaut. Choisissez les grilles en utilisant à la fois du média neuf et usé. Vérifiez que les petites fixations ne peuvent pas passer à travers la grille dans une orientation non prévue. Inspectez la grille pour détecter les zones aveugles où les broches ou les rivets peuvent se coincer en pont.

Après une finition humide, rincez les fines particules abrasives et les résidus de composé, puis séchez rapidement les pièces en utilisant une méthode compatible avec le métal et tout procédé de revêtement ultérieur. Les rivets creux, les filetages internes et les têtes en retrait nécessitent des contrôles spécifiques pour le média retenu, les broches magnétiques, l'eau et les débris. Notre guide de séparation des pièces et du média couvre plus en détail les décisions relatives aux grilles et au contrôle des tailles.

Établir un plan de validation de finition des fixations

Utilisez un petit lot contrôlé et enregistrez le matériau de la pièce, la dureté ou l'état, la bavure initiale, la machine, le média, le composé, le réglage de l'eau, la charge, le temps et le mouvement observé. Inspectez un échantillon fixe à des intervalles planifiés. Comparez l'élimination des bavures avec les changements fonctionnels et choisissez la fenêtre stable la plus courte qui répond aux deux exigences.

• Confirmez l'élimination des bavures à l'emplacement spécifié.
• Contrôlez les filetages externes et internes avec le calibre requis.
• Inspectez les pointes, les évidements d'entraînement, les brides, les sections creuses et les parois minces.
• Mesurez les dimensions critiques et la planéité lorsque cela est applicable.
• Vérifiez la séparation du média, la propreté, le séchage et la compatibilité avec le revêtement en aval.
• Effectuez un essai d'assemblage, d'insertion, de vissage, de couple ou de pose représentant l'utilisation réelle.

Le plan d’acceptation exact dépend du produit final. Les petits composants de fixation apparaissent dans tout, des systèmes de clous et d’agrafes fournis par Elite Fasteners aux assemblages grand public de précision tels que les lunettes produites par Jingseyewear. La recette de finition doit donc suivre le dessin du composant et l’application plutôt qu’un objectif d’apparence générique.

Foire aux questions

Les vis peuvent-elles être traitées par tribofinition après le filetage ?

Oui, dans certaines applications, mais le procédé doit préserver le profil du filetage et l’ajustement. Utilisez une jauge de filetage avant et après l’essai, contrôlez la taille du média et évitez un cycle trop agressif qui arrondirait le début du filetage ou endommagerait le logement de l’empreinte.

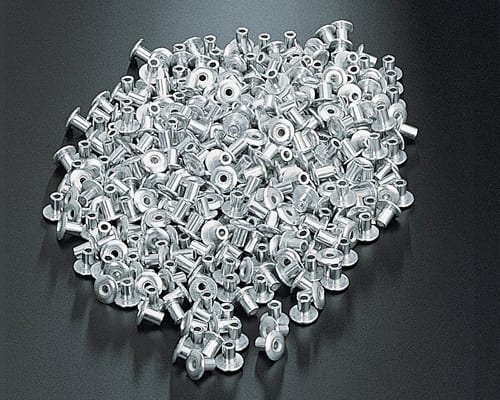

Comment empêcher le média d’entrer dans les rivets creux ?

Sélectionnez une forme de média et une taille minimale qui ne peuvent pas entrer ou rester bloquées dans la caractéristique creuse, y compris après l’usure du média. Validez la séparation avec le média réel de production et inspectez chaque cavité critique lors de l’approbation du procédé.

La tribofinition rendra-t-elle les clous moins pointus ?

Cela peut arriver si le procédé est trop agressif ou si le contact entre les pièces est élevé. Considérez la géométrie de la pointe comme une caractéristique critique, utilisez un procédé prudent, effectuez des inspections précoces et confirmez les performances avec un essai représentatif d’enfoncement ou d’insertion.
