Guide de finition des pièces embouties

Comment ébavurer des pièces métalliques embouties sans enchevêtrement, déformation ni dommages pièce contre pièce

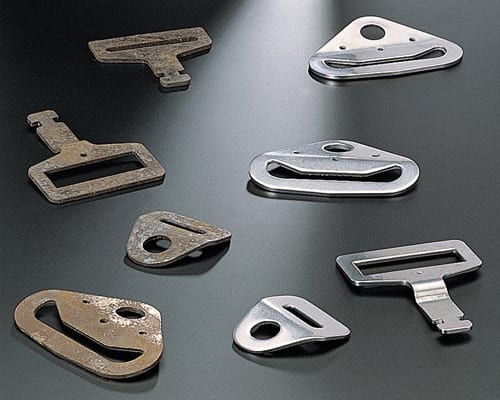

Les rondelles, clips, supports et pièces fines en tôle embouties peuvent être de bons candidats pour la finition en masse, mais leur géométrie crée des risques que les pièces usinées massives ne présentent pas. Ce guide explique comment évaluer la bavure, sélectionner une machine et un média, contrôler l'interaction entre les pièces et établir un essai de production reproductible.

L'emboutissage, le découpage, le poinçonnage et le découpage fin peuvent laisser une bavure saillante du côté matrice d'un composant. La bavure peut gêner l'assemblage, endommager un revêtement, créer un risque lors de la manipulation ou empêcher une pièce de s'emboîter correctement. La finition en masse peut éliminer les bavures légères et modérées sur de grands lots, mais placer simplement des pièces fines dans une machine agressive peut remplacer un défaut par plusieurs nouveaux problèmes.

Les pièces plates peuvent s'empiler et se protéger mutuellement. Les clips ouverts peuvent s'accrocher entre eux. Les pièces embouties longues et étroites peuvent se plier. Les faces esthétiques peuvent se frotter les unes contre les autres, tandis que les petits trous peuvent retenir le média usé. Un procédé fiable dépend donc de l'ensemble du système : état initial des bavures, géométrie des pièces, mouvement de la machine, forme du média, rapport de charge, débit du composé, séparation et inspection.

Commencez par la bavure, pas par la machine

La taille et la direction de la bavure déterminent si la finition en masse est appropriée. Une bavure fine et exposée réagit généralement de manière plus prévisible qu'un bord roulé épais ou qu'une bavure cachée à l'intérieur d'une caractéristique étroite. Avant les essais, notez l'emplacement de la bavure, sa variation dans le lot et les bords qui doivent rester tranchants ou contrôlés dimensionnellement.

Pourquoi les pièces embouties s'enchevêtrent, s'empilent ou se déforment

L'interaction entre les pièces est souvent le facteur limitant. Un procédé peut éliminer la bavure avec succès tout en produisant un nombre inacceptable de pièces pliées ou marquées. Les risques suivants doivent être testés séparément plutôt que regroupés sous une inspection générale de finition.

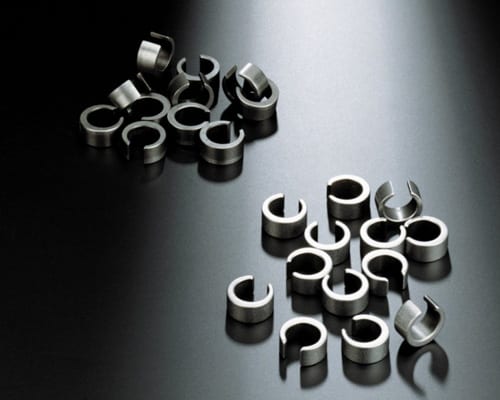

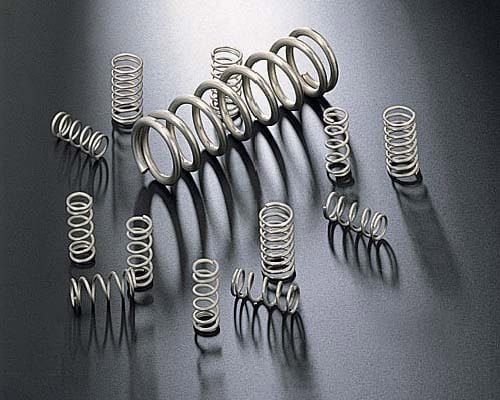

• Enchevêtrement :les crochets, boucles ouvertes, branches de ressort et longues fentes peuvent s'emboîter lorsque la charge circule.
• Empilement :les rondelles plates, cales et disques peuvent s'emboîter les uns dans les autres, empêchant le média et le composé d'atteindre les faces couvertes.
• Déformation :les sections fines peuvent fléchir sous le poids de la charge ou en raison d'un mouvement agressif de la machine.
• Impact :les surfaces esthétiques exposées peuvent se heurter lorsqu'il y a trop peu de média par rapport aux pièces.
• Logement du média :le média usé peut pénétrer dans les trous, fentes et caractéristiques pliées et devenir difficile à séparer.

Un petit lot contrôlé doit inclure la géométrie la plus fragile et la plus large plage prévue de bavures entrantes. Si l'échantillon ne contient que les pièces les plus robustes ou les plus faciles, le résultat ne représentera pas la production.

Choisir la machine en fonction du mouvement des pièces

Le choix de la machine influence la manière dont les pièces circulent, la quantité d'énergie qui atteint les arêtes et la facilité avec laquelle le lot peut être séparé. Une machine de tribofinition vibratoire est un point de départ pratique pour de nombreuses pièces embouties, car son action est contrôlable et compatible avec les composés humides et la séparation automatisée.

Pour une comparaison plus large du mouvement des machines, consultez tribofinition vibratoire versus tonneau rotatif. Les pièces embouties longues et celles nécessitant des séparateurs doivent également être évaluées dans des vibreurs à cuve plutôt que de supposer qu'un bol rond est la seule option.

Sélectionner les médias selon l'accès aux arêtes et le risque de contact

Les médias doivent atteindre la bavure sans pénétrer dans des zones où ils pourraient se coincer. Ils doivent également créer suffisamment d'espace entre les pièces pour réduire les impacts directs. La forme est donc aussi importante que la force abrasive.

Médias céramiques peuvent fournir une action de coupe plus forte pour les alliages plus durs et les bavures plus persistantes. Les médias plastiques constituent souvent un point de départ utile pour les pièces fines, souples ou esthétiques, car ils offrent généralement une coupe plus douce et une densité apparente plus faible. Le choix correct dépend toujours de l'alliage, de l'épaisseur, de la hauteur de bavure, du rayon d'arête souhaité et du temps de cycle.

Évitez une dimension de média qui peut entrer dans un trou ou une fente et tourner jusqu'à une position bloquée. Les médias usés doivent être tamisés car leurs dimensions changent pendant l'utilisation. La méthode pratique consiste à comparer la plus petite dimension du média usé avec chaque ouverture de la pièce, et pas seulement avec les dimensions nominales indiquées sur une fiche technique de média. Consultez le guide détaillé sur la séparation des pièces et des médias.

Contrôler la charge avant d'augmenter l'agressivité

Lorsque l'élimination des bavures est lente, augmenter l'amplitude ou passer à un média plus dur peut sembler être la solution la plus rapide. Pour les pièces embouties fines, ce changement peut augmenter les marques d'impact et les déformations. Vérifiez d'abord que la charge circule librement et que les pièces ne forment pas de paquets ou de piles.

1. Commencez avec une charge de pièces prudente et suffisamment de média pour maintenir les composants séparés.
2. Observez la circulation au début, au milieu et à la fin de l'essai.
3. Inspectez un échantillon chronométré avant la fin du cycle complet estimé.
4. Enregistrez séparément la réduction des bavures, le rayon de bord, la planéité, les marques esthétiques et le nombre de pièces emmêlées.
5. Ne changez qu'une seule variable à la fois et conservez un échantillon de référence approuvé.

Uncomposé de finition aide à maintenir les particules métalliques retirées et les fines abrasives en suspension, améliore le mouillage et favorise un rinçage uniforme. La concentration du composé doit être contrôlée plutôt qu'estimée selon l'apparence ou le niveau de mousse.

Construire un essai de production qui mesure plus que l'apparence

Un échantillon visuellement lisse ne suffit pas pour approuver un procédé de pièces embouties. L'essai doit protéger la fonction en aval qui est importante pour l'acheteur.

• Acceptation des bavures : hauteur maximale de bavure restante ou rayon de bord requis.
• Géométrie : planéité, largeur d'ouverture, force de ressort et dimensions critiques.
• Surface : rayures, marques d'impact, décoloration et aptitude au revêtement.
• Manipulation : pièces emmêlées, pièces imbriquées, entraînement de média et main-d'œuvre de séparation.
• Cohérence : résultats sur au moins plusieurs charges, y compris les variations normales à l'arrivée.

Si le procédé développe des rayures, des résidus, une coupe irrégulière ou une mauvaise circulation, utilisez un flux de travail structuré de dépannage de la finition vibratoire au lieu de modifier plusieurs réglages en même temps.

Quand une autre méthode d'ébavurage est plus sûre

La finition en vrac n'est pas la solution adaptée à chaque composant embouti. Envisagez le brossage, le meulage de précision, les méthodes thermiques ou électrochimiques, ou une opération de détourage dédiée lorsque la bavure est extrêmement importante, que le bord est inaccessible, que la pièce ne supporte pas le contact en vrac ou qu'une caractéristique critique nécessite un enlèvement de matière sélectif. Une combinaison de procédés peut également fonctionner : éliminez d'abord le défaut important, puis utilisez la finition en vrac pour le lissage des bords, le nettoyage et l'uniformité de surface.

Questions fréquemment posées

Les fines rondelles embouties peuvent-elles être ébavurées par vibration ?

Souvent oui, mais l'empilage et la déformation doivent être testés. Une charge de média protectrice, une intensité de machine contrôlée et un tamis qui sépare à la fois les pièces et le média usé sont importants.

Comment éviter que les clips à ressort ne s'emmêlent ?

Réduisez la concentration de pièces, utilisez un média qui limite l'accrochage direct, testez une chambre divisée ou un procédé compartimenté, et mesurez le nombre de pièces emmêlées par lot. Certaines géométries peuvent nécessiter des compartiments individuels.

Faut-il utiliser un média céramique ou plastique pour les pièces embouties ?

Le média céramique peut convenir aux alliages plus durs et aux bavures plus résistantes. Le média plastique est souvent plus doux pour les pièces fines ou esthétiques. La sélection finale nécessite un essai utilisant l'alliage, la bavure, la géométrie et l'exigence de finition réels.

Quelles informations sont nécessaires pour une recommandation de procédé ?

Fournissez l'alliage, les dimensions et l'épaisseur de la pièce, l'emplacement des bavures, les trous et les fentes, le rayon de bord acceptable, les tolérances critiques, la quantité de lots, le temps de cycle souhaité et des photos claires de l'état initial et de l'état cible.
